由潤滑泵輸送的壓力油脂推動計量件內置的活塞動作，強制排出定量的潤油脂，定量加壓集中式分油器在常溫 下，累計工作壓力可達到3.0MPa,工作壓力隨著溫度的降低而升高，更有利于潤滑脂注入到摩擦副。
工作時，計量件在彈簧力的作用下活塞復位，即進行計量存儲定量油脂。
根據各摩擦副所需油量共設置四種排油量，分別為0.1 ml次、0.2ml次、0.4ml次、0.5m次

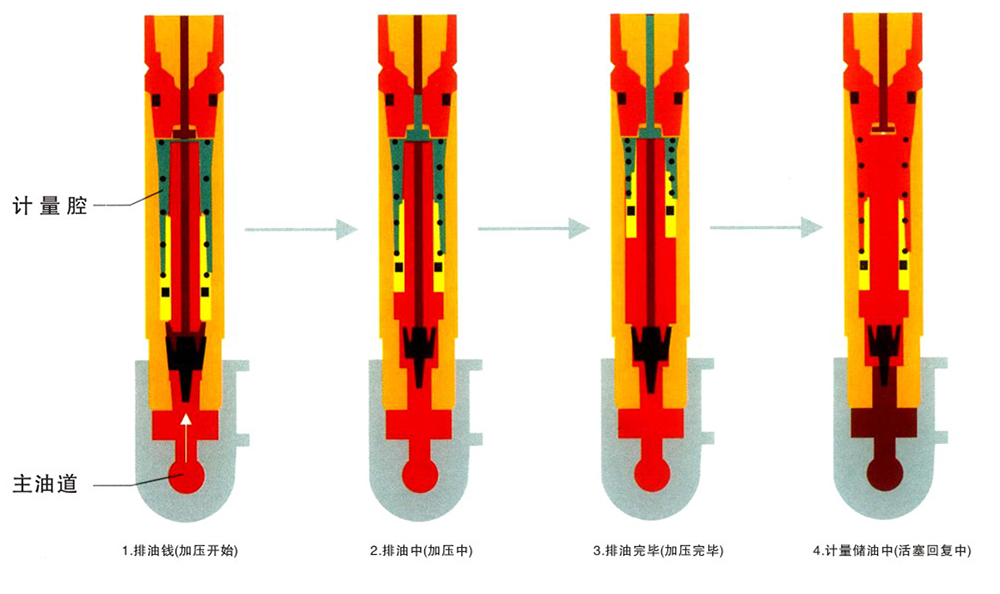

工作原理及圖解
?、?、從潤滑泵中壓送出來的潤滑脂，進入計量件，使計量件內的傘型閥開始往上推動。
?、?、當傘形閥把芯桿中心孔封住后，壓力潤滑脂克服計量件內的彈簧力逐漸推動活塞上升，同時將原先儲存于上 的潤滑油逐漸向外排出。
③ 、壓力潤滑脂逐漸將活塞推至上腔終點，此時上次存儲于上腔的潤滑脂也同時排油完畢，系統壓力上升，逐漸達 到額定工作壓力。
0)、潤滑泵停止供油時，其卸壓閥自行打開，使主油管內的壓力潤滑脂通過卸壓閥回油，此時系統壓力下降，計量 件內設的諸副在彈黃力作用下開始回復，當傘型閥回復封住計量件進油口，則活塞把存儲在下腔的潤滑脂通過芯桿 中心孔送到上腔，同時進行計量，即下次的供油也準備完畢。
